Créer des schémas de câblage interactifs pour drones FPV

Avec DIYFPV Drone Builder, tu peux créer des schémas de câblage interactifs pour tes projets de drones FPV.

Tu peux ajouter des composants à un espace de travail virtuel, les disposer comme tu le souhaites et relier les pastilles entre les différents appareils. Chaque connexion est représentée par un fil entre deux composants, ce qui te permet de visualiser comment ton drone sera assemblé dans son ensemble.

Le générateur te permet de câbler en détail les contrôleurs de vol, les variateurs de vitesse (ESC), les moteurs, les émetteurs vidéo, les caméras FPV, les récepteurs radio, les modules GPS et d’autres composants électroniques.

Au lieu d’afficher un schéma de câblage générique, DIYFPV te permet de créer un schéma basé sur les composants précis que tu prévois d’utiliser.

Tu peux créer chaque connexion toi-même, ce qui te donne un contrôle total sur le câblage de tes composants et t’aide à comprendre les liaisons électriques de ta construction.

Une bibliothèque de pièces FPV gérée par la communauté

Drone Builder s'appuie sur une bibliothèque de pièces FPV qui ne cesse de s'étoffer, avec des composants fournis et illustrés par la communauté DIYFPV.

Chaque composant est représenté visuellement, avec les bornes de connexion disponibles et leurs définitions. Ces définitions précisent la fonction de chaque borne, comme l'alimentation, la masse, l'émission et la réception UART, les signaux des moteurs et les connexions vidéo.

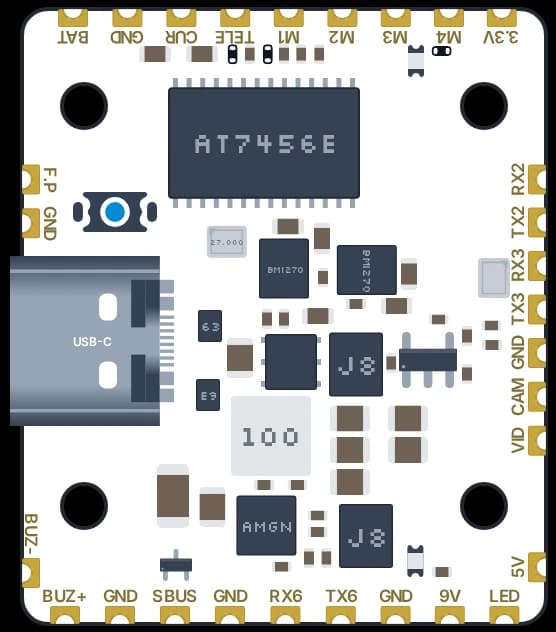

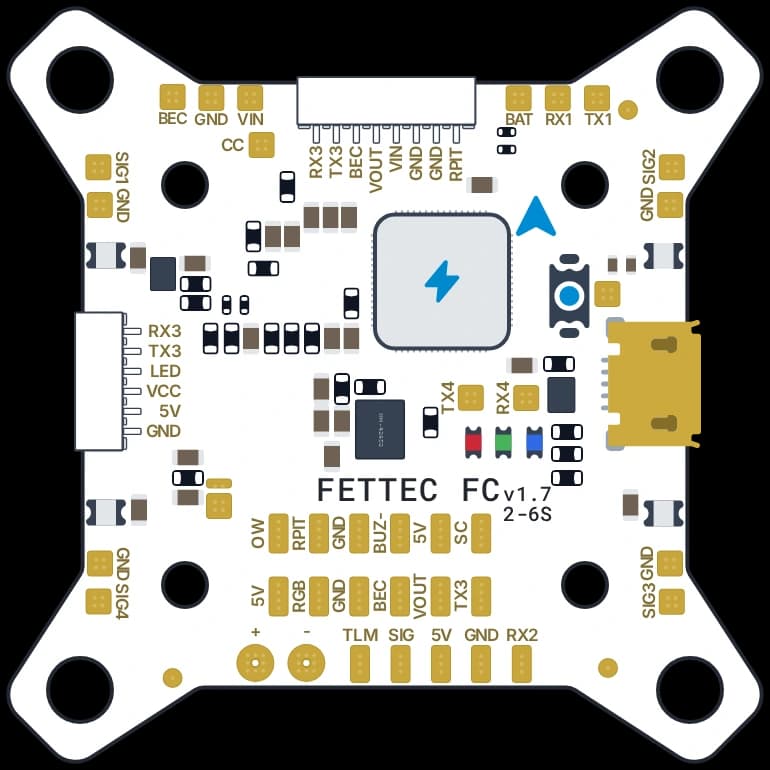

Par exemple, un contrôleur de vol peut comporter des pastilles pour VBAT, 5V, GND, TX1, RX1, TX2, RX2 et les sorties moteur. Le générateur utilise ces définitions pour identifier les points de connexion et fournir des indications lors de l'assemblage.

Ce niveau de détail permet aux pilotes de travailler avec la disposition réelle des pastilles de leurs composants, plutôt que de se fier à des illustrations simplifiées qui ne correspondent pas forcément à leur matériel.

Les membres de la communauté peuvent ajouter des composants manquants en dessinant leur disposition physique et en définissant les pastilles de connexion.

Une fois publiés, les composants sont accessibles à tous les utilisateurs de Drone Builder, ce qui permet à la bibliothèque de s’enrichir au fur et à mesure que la communauté FPV s’agrandit.

Un assistant de câblage FPV avec plusieurs modes

DIYFPV propose un assistant de câblage conçu pour aider les utilisateurs à connecter les composants et à comprendre la fonction de chaque connexion. L'assistant propose trois modes, ce qui permet aux pilotes de choisir le niveau d'aide qui leur convient le mieux pour créer leurs schémas de câblage.

AucunCâblage manuel

Crée ton schéma de câblage tout seul en choisissant et en reliant les pastilles sans aide.

Par défautAssistance standard

Builder te permet de configurer le code comme tu veux, mais il affichera des alertes et signalera les problèmes liés à ta compilation.

Avec l'aide deConseils supplémentaires pour le câblage

Profite d'une expérience de construction mieux guidée grâce à une aide supplémentaire qui bloque les mauvaises connexions.

Ces modes permettent aux utilisateurs d'aborder le générateur en fonction de leur expérience et de leurs préférences, qu'ils souhaitent réaliser eux-mêmes chaque connexion ou bénéficier d'une aide supplémentaire lors de la mise en place de leur installation.

L'assistant de câblage facilite le processus de montage, mais tu dois toujours vérifier les connexions électriques, les tensions requises et la documentation du fabricant avant de brancher ou de mettre sous tension le matériel.

Apprends l'électronique FPV tout en construisant ton drone

Le Drone Builder intègre un « mode apprentissage » conçu pour aider les pilotes à comprendre les principes électroniques qui sous-tendent leurs montages FPV.

Au lieu de se contenter d'indiquer quelles broches doivent être connectées, le mode « Learn » explique la fonction de chaque broche, de chaque fil et des connexions entre les composants.

Par exemple, tu peux découvrir les différences entre les connexions d’alimentation et de masse, comprendre comment les broches de transmission et de réception UART permettent la communication entre les appareils, et apprendre comment les contrôleurs de vol interagissent avec les variateurs de vitesse (ESC), les récepteurs, les émetteurs vidéo et d’autres composants.

En combinant ces explications avec un environnement de câblage interactif, les pilotes peuvent se familiariser avec l’électronique FPV tout en travaillant sur leur propre drone, plutôt que de suivre un exemple sans rapport avec leur projet.

Le mode « Learn » est particulièrement utile pour ceux qui construisent un drone pour la première fois, ceux qui apprennent à souder ou tous ceux qui cherchent à comprendre les connexions spécifiques entre les composants.

Il offre également aux pilotes expérimentés un moyen pratique d’explorer des composants qu’ils ne connaissent pas bien et de découvrir leurs exigences de connexion.

Découvre les composants FPV dans le catalogue mondial de produits

Le DIYFPV Drone Builder est relié au catalogue de produits DIYFPV, ce qui permet aux utilisateurs de découvrir des composants et d'explorer les options d'achat pour leurs projets de construction.

DIYFPV regroupe les offres de produits FPV de plus de 100 boutiques dans 25 pays, en reliant les catalogues des revendeurs à sa base de données mondiale de produits FPV.

Tu peux découvrir les composants disponibles, consulter leurs caractéristiques techniques, comparer les prix chez les revendeurs intégrés et repérer les boutiques qui ont actuellement les pièces dont tu as besoin en stock.

Les produits du catalogue peuvent également être associés à leurs composants correspondants dans la bibliothèque de montage gérée par la communauté, ce qui relie le matériel FPV physique à sa représentation visuelle et aux informations de câblage.

Ça permet aux pilotes de passer de la planification de leur montage à la recherche d’infos sur les composants, puis de trouver où acheter le matériel.

DIYFPV ne vend pas directement de produits FPV. En revanche, il aide les utilisateurs à découvrir des produits, à comparer les options d’achat et à trouver des revendeurs proposant les composants dont ils ont besoin.

Une version FPV de PCPartPicker, avec un schéma de câblage interactif

Pour les pilotes qui s'y connaissent en montage d'ordinateurs, DIYFPV Drone Builder repose sur un principe similaire à celui de PCPartPicker, mais adapté aux exigences spécifiques de la construction de drones FPV.

Tu peux concevoir un drone en fonction des composants que tu préfères, découvrir les pièces disponibles et organiser ta configuration avant d'acheter ou d'assembler le matériel.

Contrairement à une liste de pièces classique, la construction d’un drone FPV nécessite aussi de comprendre comment les composants électroniques se connectent entre eux.

DIYFPV étend le concept de sélection de pièces grâce à un environnement de câblage interactif, des définitions de pastilles individuelles et une aide au câblage, ce qui permet aux utilisateurs de visualiser les connexions électroniques au sein du drone qu’ils prévoient de construire.

De la sélection d’un contrôleur de vol et d’un ESC au branchement d’un récepteur, d’une caméra, d’un émetteur vidéo et d’autres périphériques, le constructeur regroupe la sélection des composants et le câblage dans un seul espace de travail.

Le résultat : une représentation plus complète de la construction d’un drone FPV, couvrant à la fois les composants impliqués et les connexions nécessaires entre eux.

Partage tes montages de drones FPV avec la communauté

DIYFPV permet aux pilotes de partager leurs montages de drones avec d'autres membres de la communauté FPV.

Au lieu de partager juste une photo ou une liste de composants, les utilisateurs peuvent partager leurs montages avec les schémas de câblage et les pièces utilisées dans leur configuration.

Les autres pilotes peuvent explorer ces montages pour découvrir des combinaisons de composants, comprendre comment certains matériels sont connectés et trouver de l'inspiration pour leurs propres projets.

Les montages partagés peuvent aussi servir de références aux pilotes qui travaillent avec des composants similaires ou qui essaient de comprendre comment brancher un récepteur, un système vidéo, un contrôleur de vol ou tout autre appareil en particulier.

En associant les montages partagés à la bibliothèque de pièces et au catalogue de produits gérés par la communauté, DIYFPV rassemble à la fois de l’inspiration pour les montages, des informations sur le matériel et des références pratiques en matière de câblage.

Conçu par la communauté FPV, pour la communauté FPV

Le DIYFPV Drone Builder est conçu comme une plateforme collaborative où les pilotes peuvent contribuer à enrichir une collection sans cesse grandissante de composants FPV, d’infos sur le câblage et de projets partagés.

Les membres de la communauté peuvent créer les pièces manquantes, définir des points de connexion personnalisés et mettre leurs contributions à la disposition de tous ceux qui utilisent le générateur.

À mesure que de nouveaux matériels FPV apparaissent sur le marché, la communauté peut enrichir la bibliothèque avec de nouveaux composants, aidant ainsi les autres pilotes à planifier leurs montages en utilisant aussi bien du matériel déjà bien établi que des nouveautés.
